在城市化进程加速的今天，地下管道系统日益复杂，传统开挖修复方式因成本高、周期长、环境影响大等问题逐渐被淘汰。管道非开挖修复技术凭借“微创”优势，成为管道维护的主流选择。本文将系统梳理管道非开挖修复所需的核心设备与技术，为行业提供参考。

一、核心专业设备：科技赋能精准修复

1. 管道检测与评估设备

非开挖修复首先是精准定位管道缺陷。现代检测设备通过高清成像与数据分析，为修复方案提供科学依据：

CCTV管道检测机器人：搭载360°旋转摄像头与激光测距仪，可检测裂缝、变形、腐蚀等缺陷，精度达±1mm，并生成三维缺陷模型。

声呐检测系统：适用于满水管道，通过声波反射定位渗漏点，检测效率较传统方法提升3倍。

智能潜望镜：结合高清摄像头与AI识别技术，可自动标记缺陷类型，减少人工判读误差。

2. 修复施工设备

根据管道材质与损伤程度，需选择适配的修复设备：

紫外光固化设备：由LED紫外灯架、卷扬机与控制系统组成，通过紫外线照射浸渍树脂的玻璃纤维软管，实现1-5cm/min的快速固化。

螺旋缠绕机：将带状PVC或聚乙烯材料在管道内螺旋缠绕成新管，可带水作业，适应圆形、矩形及异形管道。

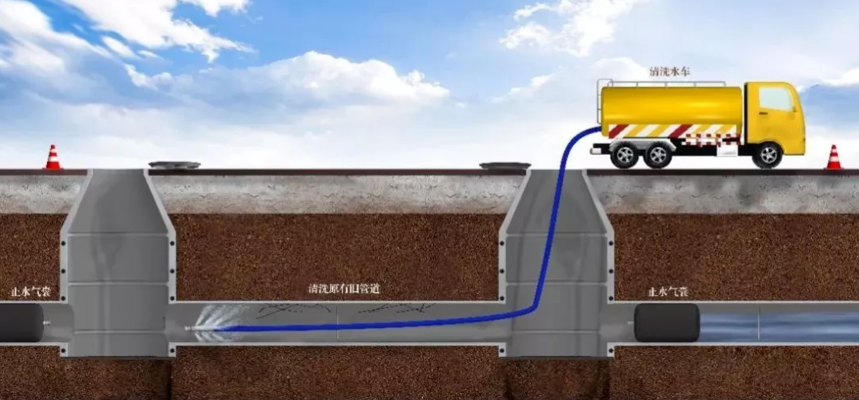

高压水射流清洗机：采用40-70MPa高压水清除管内沉积物，流量范围30-80L/min，配备旋转喷头与废渣回收装置，适用于直径300mm以上管道。

3. 辅助工具与材料

牵引系统与折叠缩径装置：如气动胀管器可将HDPE管径临时缩小，牵引至旧管内部后恢复原状，形成新衬里。

纳米改性树脂材料：固化时间缩短至1-2小时，抗压强度提升至50MPa以上，耐酸碱性能延长管道寿命。

可降解临时内衬：试验阶段材料可减少施工废料，推动绿色修复进程。

二、关键技术体系：多场景适配解决方案

1. 原位固化法（CIPP）

通过翻转或拉入浸渍树脂的软管，利用热水、蒸汽或紫外线固化形成内衬管。

2. 局部修复技术

针对小范围损伤采用注浆、不锈钢套筒或双胀环法：

点状原位固化：通过气囊将树脂织物压粘在破损处，适用于DN300-1200mm管道，修复时间较传统方法缩短60%。

不锈钢快速锁内衬：利用机械锁定装置固定不锈钢片，实现快速密封，适用于高压管道修复。

3. 现场制管技术

螺旋缠绕内衬法：无需开挖，通过带状材料螺旋缠绕形成新管。

管片拼装内衬法：用PVC或不锈钢管片在管道内拼装成环，填充注浆后形成复合结构，适用于大口径管道变形修复。

三、未来趋势：智能化与集成化

随着物联网与AI技术融合，非开挖修复正迈向“全自动”时代：

5G远程操控：减少井下作业风险，提升施工安全性。

集装箱式集成设备：整合清洗、检测、修复功能，缩短转场时间，适合中小工程快速响应。

智能监控系统：实时监测固化温度、空气湿度等参数，通过数据分析预判潜在问题，降低修复失败率。

结语

管道非开挖修复技术通过专业化设备与多元化技术组合，实现了“零开挖、高效率、低成本”的修复目标。从紫外光固化到螺旋缠绕，从智能检测到纳米材料应用，每一项创新都在推动行业向更精准、更环保的方向发展。未来，随着技术迭代与标准完善，非开挖修复将成为城市地下管网维护的核心支撑，为可持续发展贡献力量。
